Consola: Ninetndo Super Nintendo
Versión: SNSP-001A-(FRG)
Region: PAL
Placa: SNSP-CPU-1CHIP-01
Mod: Pues con esta consola vamos a saco, y le vamos a meter dentro casi todo lo que hay disponible para hacer un "cerebro de la bestia" master race. Vamos a empezar por lo basico que es un cambio de condensadores, para olvidarnos del tema por años, despues nos vamos a centrar en el desbloqueo regional, que en esta consola es un poco particular por ser una "onechip", y despues vamos a sacar de ella la mejor calidad de imagen posible.
Como le vamos a hacer un completo, planificamos un poco el orden de instalación de los diferentes mods, y ademas al ir por partes, podremos ir probando si cada cosa que hacemos esta bien en cada paso que demos, asi si algo falla, no nos volveremos locos para descubrir donde esta el error, que es lo que nos podria pasar si lo hiciesemos tooodo de golpe.
Asi que manos a la obra, empezamos como siempre desmantelando la consola, y retiramos el escudo rf y el disipador termico, hasta quedarnos solo con la placa desnuda
Y una vez aqui, retiramos los viejos condensadores con ayuda de la estacion de aire caliente
Una vez los viejos fuera, soldamos los nuevos componentes
Tambien aprovechamos para retirar el regulador lineal de voltaje, y lo vamos a cabiar por otro, para corregir un fallo recurrente de estas consolas, que consiste en una linea blanca vertical en pantalla, y que con esta sencilla sustitucion suele quedar arreglada.
Para colocar el nuevo, y que coincida en su sitio, lo atrornillamos al disipador, y con el presentado, ya podemos soldarlo en su sitio con la seguridad de que todo encajara donde corresponde.
Y con la primera fase liquidada, hacemos una prueba rapida para comprobar que todo marcha.
Bien, turno ahora del desbloqueo regional, en esta consola, al ser una 1chip, no podemos "forzar" la frecuencia usando solo su propio cristal, por eso, deberemos usar un DFO, o doble circuito oscilador, para no complicarnos demasiado con la instalación, hemos elegido un mod que ya incorpora dos cristales, uno para los 60Hz, y el hueco para el de 50 Hz en el que colocaremos el cristal original de nuestra consola.
Asi que para empezar con esta fase, vamos a retirar de la placa el CIC, y el cristal de frecuencia
Y con todo fuera, preparamos nuestro mod, soldando el cristal de la señal de 50Hz en su sitio,

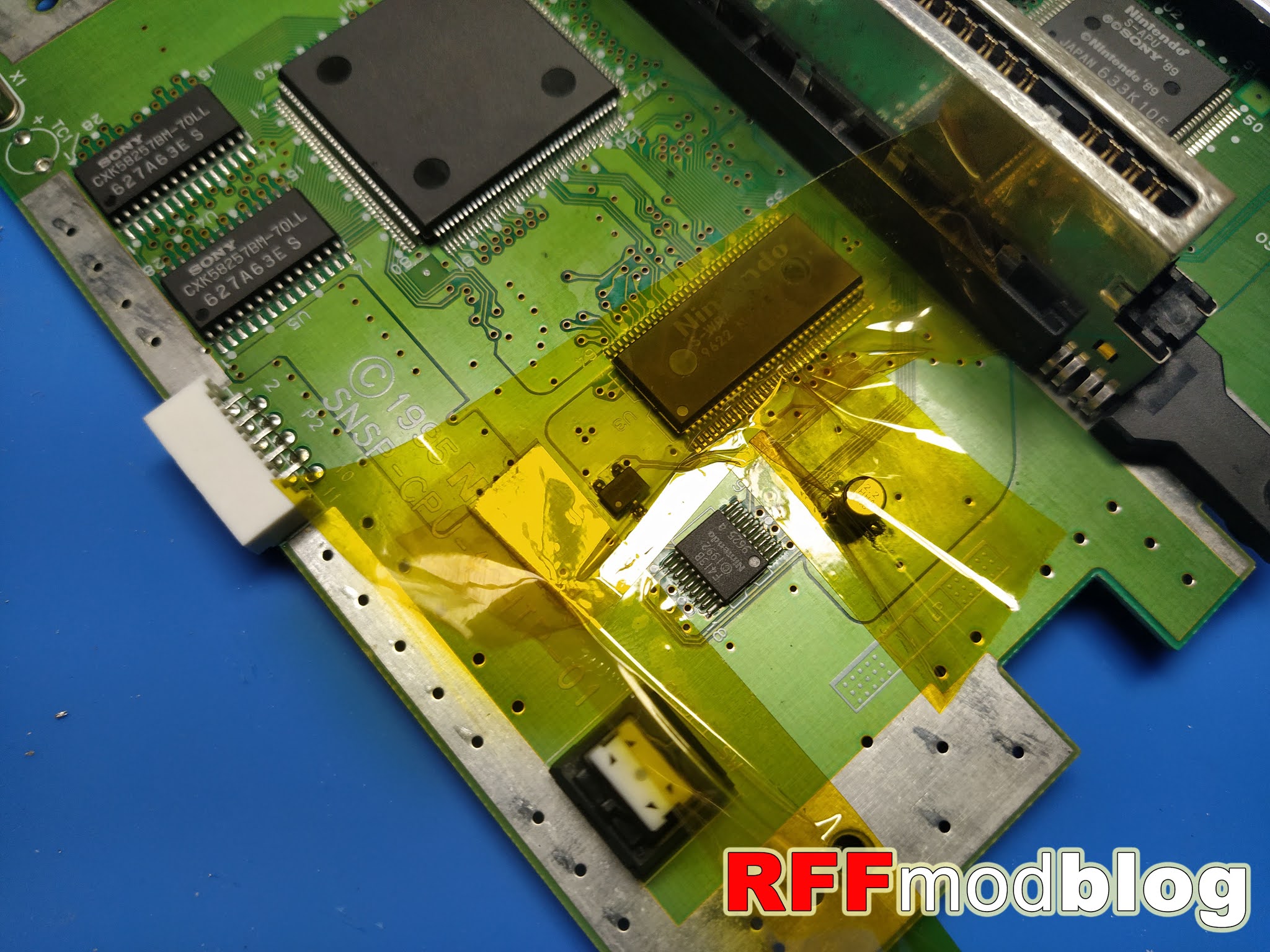

Presentamos la placa del mod, la soldamos, y lo cableamos todo como corresponde
Pasamos ahora al puerto de mandos, y a colocar nuestro led, que iluminara de un color en cada uno de los tres modos (50Hz, 60Hz y Auto)
Y con esto listo, otra prueba rapida,...
Todo marcha, turno ahora de meterse con el bypass RGB, con este mod vamos a conseguir la señal mas limpia posible, y ademas con la sincro en Csync,
PAra instalar esta pequeña placa, lo primero que debemos hacer es retirar de la placa unos cuantos componentes de las lineas de imagen, soldador en mano, eliminamos las resistencias y condensadores que sobran
Y como el mod esta diseñado para usar cables NTSC, y nuestra consola es PAL, se hace necesario sustituir una resistencia, por otra de diferente valor con el mismo encapsulado
Ahora solo nos queda ya soldar el mod y cablear lineas RGB y sincronia a la placa, y aqui me doy cuenta de que por un despiste, la via en la que suelo soldar esta linea, me queda tapada por el mod regional deberia haberla dejado ya lista... pero no pasa nada, por no levantar de nuevo el mod regional, sacamos la sincro de otro punto en la parte superior de la placa, la instalacion no queda tan limpia como siempre, pero todo hace lo que tiene que hacer.
Y con todo listo, otra vez a probar, esta vez ya la definitiva
Y este el el aspecto final de la placa con todo lo que le hemos metido
Con todo terminado, ya podemos armar de nuevo nuestra "master race", y disfrutar a tope de todo lo que le hemos metido dentro, con la seguridad de que, hoy por hoy, tenemos la consola mas actualizada que se puede tener, y es que este gran sistema bien lo merece...
