Consola: Sega Mega Drive II
Versión: MK-1631-50
Region: PAL
Placa: PC BD MD2 VA1 PAL
Mod: Cerrando cosas que tenia en tareas pendientes, y des-abandonando un poco el blog... vamos a hacerle un "completo" a una de las primeras MD2, paso a paso y poco a poco vamos a meterle dentro casio todo lo disponible para ella.... y digo casi por que tambien le colocaremos un DFO... pero mas adelante ya que aun no lo hemos recibido. Sin mas preambulos, vamos al lio...

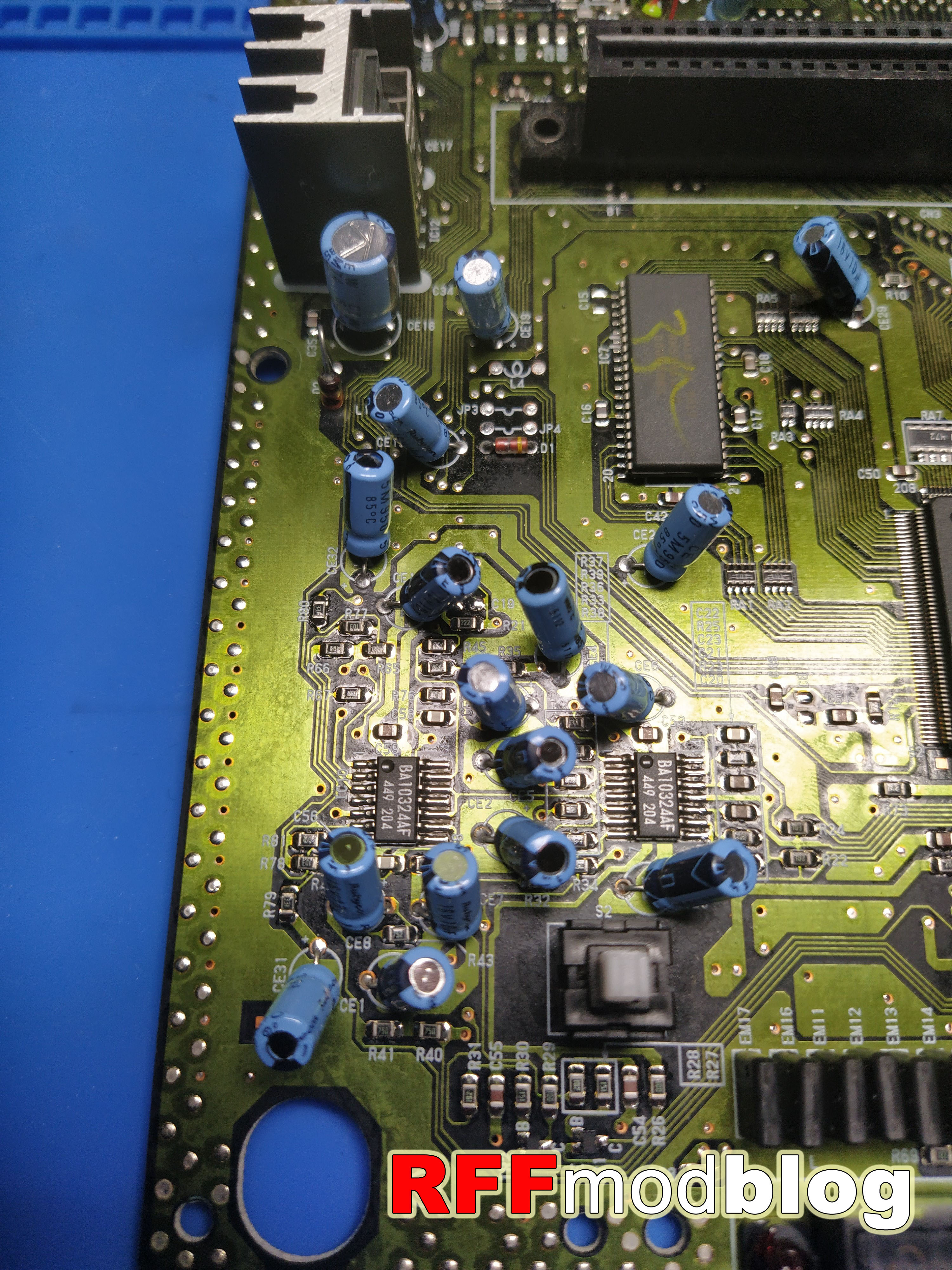

Primero de todo, desnudar la placa y hacernos la composicion mental del orden de trabajo que vamos a seguir... vamos a empezar por cambiar los condensadores, poca explicacion necesita esta parte, desoldar los viejos y colocar los nuevos en su sitio...
Como podeis observar, hemos dejado algunos sin cambiar, esto tiene su explicacion y la veremos mas adelante... con esta parte acabada una prueba rapida para verificar que todo es correcto..
Vamos ahora con la segunda fase, colocaremos el mod de region y Hz + IGR ... no me extendere mucho comentando esta parte ya que es exactamente igual que en otras entradas del blog en la que podeis ver este mod en concreto mas desglosado.... pero aqui os dejo unas fotos del "paso a paso"
Fase tres... triple bypass.... aqui si que me voy a extender un poco ya que es algo de lo que aun no habia hablado en el blog...
El triple bypass es una combinacion de dos mods, un bypass rgb por una parte y el megaAMP (bypass de audio) por otra.... lo de triple bypass viene mas que nada por que es un mod "universal" que sirve para los tres modelos de megadrive existentes (MD1, MD2 y Genesis 3)
Es un mod muy interesante, ya que no solo nos mejora el video, si no que ademas y casi lo mas importante para la consola que tenemos entre manos ,tambien mejora (y mucho) el audio, que en las MD2 es lo que es y no se asemeja ni por asomo al que entregan sus hermanas mayores las MD1
En primer lugar vamos a extraer esos condensadores que habiamos dejado pendientes, ya ibamos en la primera fase unos pasos por delante, y como para este mod se deben eliminar, por eso directamente esos no los habiamos tocado...

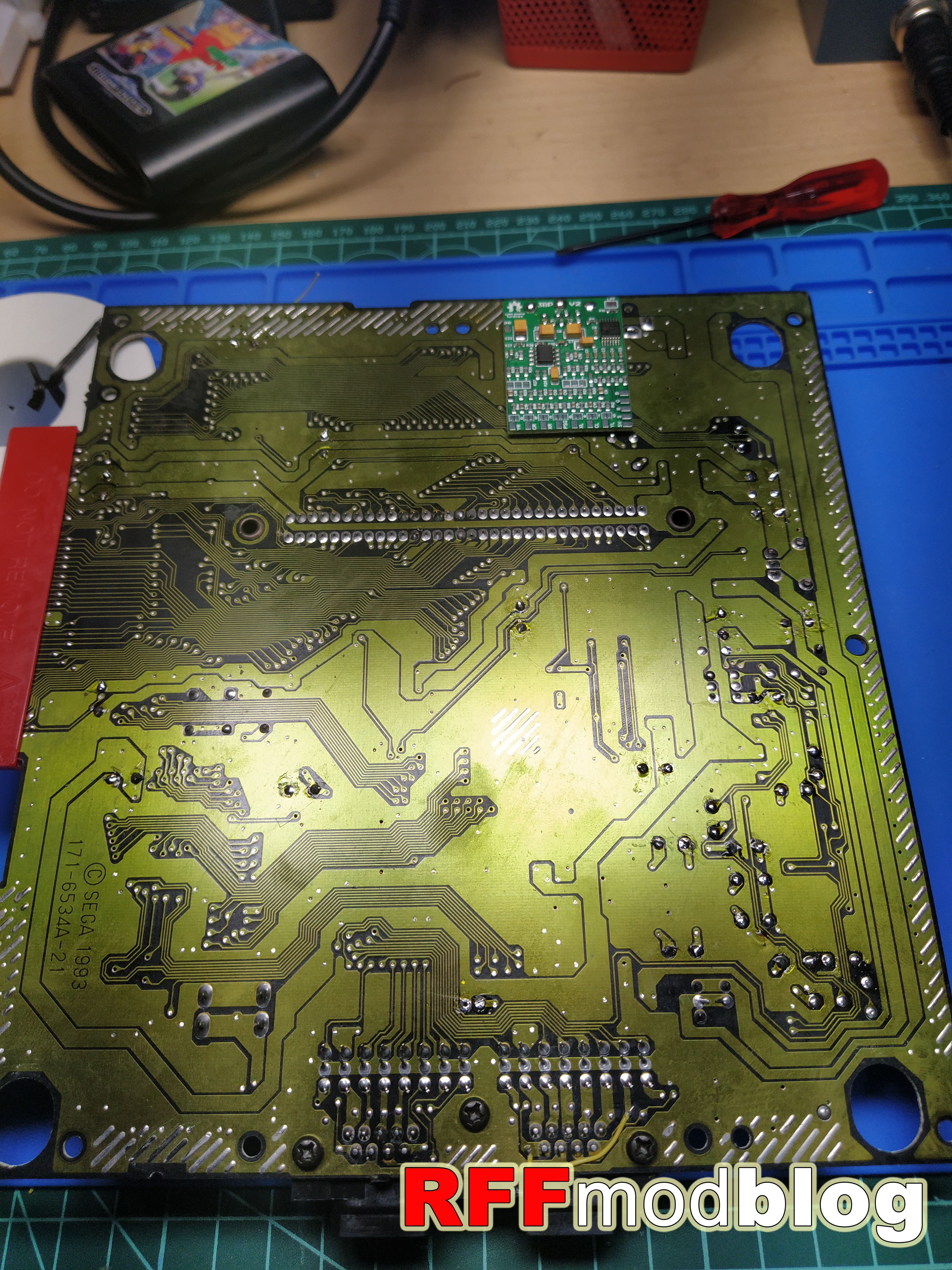

Lo siguiente es colocar nuestro mod en posicion, este va soldado por debajo del puerto din a sus mismos pines.
Y con esto listo, lo primero de todo que vamos a hacer, es retirar unas resistencias, puentear otras, y aprovechar las vias de dos de los condensadores que hemos extraido para pasar unas señales al otro lado de la placa sin necesidad de andar dando la vuelta con nuestro cableado, todo mucho mas limpio y directo...
Acto seguido levantamos tres pines del codificador, y ya podemos pasar al cableado de la parte inferior de la placa...
Para el cableado, suelo usar cable en faja, me permite una instalacion mas limpia... y ademas diferente a lo que se suele ver, suelo salir con la faja en linea recta sin evitar el zocalo de cartuchos.... no es ningun problema si hacemos despues una pequeña reforma
basta con recortar la punta de los pines del slot que coinciden debajo de la faja para que no nos la pinchen, y hacer un pequeño rebaje para que no la presione el soporte del zocalo...
Con esto listo, cableamos los hilos que nos faltan, y que corresponden a las señales de video, y listo, hemos terminado, ya podemos armar la maquina de nuevo y disfrutar de un audio/video de la mejor calidad que podemos obtener de esta maquina...
