Consola: Nintendo GameBoy Advance
Version: AGB-001
Region: No tiene
Placa: AGB-CPU-02
Mod: En este caso lo principal que le vamos a hacer a esta consola, es actulizarle la pantalla a una moderna LCD IPS, con mejor resolucion, retroiluminacion y un poco mas grande de tamaño. Pero antes de esntrar en materia con la pantalla, esta consola necesita unas pequeñas reparaciones para dejarla a punto.
Como podeis ver en las siguientes fotos, la consola nos llega en un estado deplorable, carcasa amarilla en algunos puntos, rajada, el cristal rayado, sin la tapa de las pilas, y en algun sitio tiene hasta ¡¡marcas como de haberla mordido!! esta claro que la pobre lo ha dado todo.... pero aun le queda vida...
Lo primero que hemos hecho, antes de pedir las piezas que vamos a usar, es mirarla un poco, comprobar que la maquina funciona, y ya sabemos que hay problemas con el interruptor de encendido, y que el gatillo L no va, seguramente por que el switch esta muerto.
Asi que lo primero de todo, nos centramos en el interruptor, los recambios identicos, son algo dificiles de encontrar, y como el objetivo para esta maquina no es restaurarla a su estado original, hemos encontrado un recambio que consta de dos piezas: un interruptor nuevo, pero de una medida diferente, y una placa adaptadora para instalarlo.

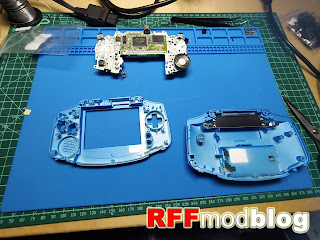

Asi que desmontamos la maquina por completo para retirar el viejo. Lo vamos a hacer con la estacion de aire caliente, asi que protejemos los componentes circundantes con cinta kapton, y lo levantamos sin mayores complicaciones..
Hecho esto, soldamos el nuevo interruptor a la placa adaptadora, lo soldamos a la consola y montamos de forma provisional la pantalla para comrprobar que todo funciona
Listo, un problema menos, ahora vamos a por el microinterruptor del gatillo L. ya que esta averiado, no vamos a cambiar solo ese, cambiaremos los dos L y R, sobre todo, por que al igual que con el interruptor de encendido, no encontramos un recambio identico, pero si uno que podemos adaptar.
Retirados los dos botones y antes de instalar los nuevos hay un detallle a tener en cuenta, y es que estos nuevos botones, son mas "delgados" que los originales, con lo que el gatillo tendria un pequeño recorrido en vacio antes de accionarlos, asi que la solucion mas sencilla que se me ocurre, es añadir un suplemento entre la placa de soporte y el nuevo boton, de forma que quede exactamente con la medida original, todo muy sencillo y se instala en un momento.
Listo, fase de reparaciones acabada, vamos a meternos ahora con la nueva pantalla, en principio habria que adaptar la carcasa de la consola para hacerle sitio al mod, pero ya que la ibamos a reemplazar, nos hemos hecho con una carcasa "premium" que ya viene lista para alojar el mod.
Asi que preparamos la pantalla con el flex adaptador, la colocamos en su sitio, le soldamos los cables que controlaran los diferentes niveles de brillo y el "aspect ratio" en los juegos de GB y GBC, y lo sujetamos todo en su sitio con la placa de soporte que incluye nuestro kit,
Estas "grapas" son la mar de practicas, ya que por un lado el centrado de la pantalla es perfecto, y por otro nos evitan pegar la pantalla a la carcasa, tema delicado por que estas pantallas es muy facil romperlas si por cualquier motivo la tuviesemos que sacar.
Listo, ahora soldamos un cable que va en la parte oculta de la placa, colocamos botones y membranas, nuevos, metemos dentro de la carcasa la placa y atornillanmos, ahora ya podemos soldar los cables que van a los botones R y L y hacer una prueba rapida a ver si enciende y todo funciona...
Ya falta poco, como todo funciona bien, cerramos y atornillamos la consola, todo ha encajado muy bien y solo hemos necesitado un pequeño ajuste en los gatillos para acomodarlos a los nuevos botones.
El cristal que le instalamos, tambien es una evolucion, ya que en lugar de ser plastico, es cristal autentico, y como es un poco mas delicado con los arañados, tambien le añadimos una lamina protectora.
Y con esto ya estaria todo hecho.... pero falta un detalle para terminar, y es que si os habeis fijado, la maquina donante directamente no tenia la etiqueta posterior... el kit de carcasa por suerte trae una.... pero no me acaba de convencer, por que no deja de ser una etiqueta custom... y ya que vamos a tener poner algo custom por narices, hemos buscado unas etiquetas de S.Mario muy molonas que le dan el toque final a la consola
Ahora si que hemos acabado y podemos decir,que no nos equivocamos y que esta consola tendra una gratificante segunda vida.
