PS1 - Puesta a punto



Consola: Sony PlayStation 1

Version: SCPH-7002

Región: PAL

Placa: PU-20

Mod: El dueño de esta maquina ha decidido desempolvarla, como lleva bastante tiempo abandonada, el objetivo es hacerle una puesta a punto general, asi que lo primero de todo es ver que tenemos y que cuidados necesita.

Nos ponemos manos a la obra, ovbiamente necesita una buena limpieza, tambien observo que el "spindlehub" esta partido y es necesario reemplazarlo.

Desmontamos la parte superior de la consola y seguimos observando, lo primero que veo, es que la consola tiene premio, por la abertura del escudo RF supoerior ya podemos ver los cables de un modchip.

Antes de seguir desmontando, vamos a hacer una prueba rapida, y comprobar si la unidad lectora funciona correctamente. Pero como el "spindlehub" esta partido, no lo podemos probar sin mas. Hacemos un poco de trampa, y sujetamos el disco con un trocito de cinta de carrocero, asi nos aseguramos de que al menos para testear, el disco girara a la valocidad correcta y no saldra volando.

Todo perfecto, la unidad lectora esta bien, y no es necesario recalibrar la lente ninguna reparacion mas alla de lo que ya sabemos.

Seguimos desmontando, el puerto de mandos tambien necesita un buen repaso

Y ya con la placa desnuda podemos ver el mod que tiene instalado, parece algo caotico, con unos cables larguisimos, pero no es ninguna sorpresa, asi se hacian las cosas en los 90 y ahi sigue funcionando (estos mods son tan duros como un Land Rover, jajaj)

Todo lo demas se ve bien, no hay ningun condensador sospechoso, ni nada que necesite de mas atención

Desmontamos tooodas las piezas plasticas, y mientras pasan por el tunel de lavado nos centramos en las placas de fuente y consola, todos los condensadores se ven bien, y con una pasada de la brocha estan perfectas... pero, aunque el mod este bien, vamos a modernizar un poco la instalacion.

Los cables que han usado son los tipicos que se extraian de aquella de una faja IDE, y la cinta aislante que envuelve el PIC, con el tiempo, seguramente se degradara y dejando "pegajosa" la placa con la cola que suelte.

Asi que lo quitamos todo, recableamos, posicionamos el PIC en otro sitio y lo soldamos de nuevo. Basicamente dejamos lo mismo que habia, pero todo un poco mas "limpio"

Pasamos ahora al lector, retiramos el viejo spindle, y lo cambiamos por un reemplazo de competencia.



Con todas la reparaciones listas, y la carcasa ya limpia, lo montamos todo de nuevo en su sitio.

Antes de cerrar, verificamos que todo funcione correctamente.

Y todo hace lo que tiene que hacer, y tambien comprobamos que el modchip funciona correctamente. Solo nos queda ensamblar la carcasa superior, rehidratar los plasticos, y cerrar la consola.

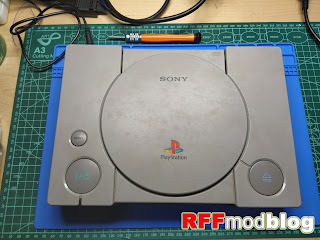

Y aqui teneis el resultado, resulta increible, pero debajo de años de abandono, habia una consola impecable, hasta tal punto que no tiene ni un solo arañazo, ni amarilleos, nada... parece como si la acabasemos de estrena.... para mi este es el puntito gratificante de estas "restauraciones"
