NES - Cambio de condensadores + desbloqueo regional



Consola: Nintendo NES

Version: NESE-001

Region: PAL España

Placa: NES-CPU-11

Mod: En esta ocasion vamos a hacer una cosa sencilla, las maquinas de esta epoca, suelen acusar el paso de tiempo en algunos de sus componentes, mas concretamente en los condensadores, la consola que tenemos entre manos no tiene ningun problema aun con ellos, pero se los vamos a sustituir igualmente de forma preventiva, llevan 34 años ahi soldados y como queremos disfrutar de nuestra consola al menos otros 30 mas, no nos vamoa a arriesgar a que uno falle y eche algo a perder.

Asi que nos ponemos manos a la obra y extraemos la placa para trabajar en ella.

Llegados a este punto, podremos ver solamente 4 condensadores, tres en la placa principal, y uno en el cajetin del modulador, he visto muchos articulos y tutoriales por la red en los que solo cambian estos, pero es conveniente tener en cuenta, que dentro de ese cajetin tambien hay condensadores ocultos a la vista, y cambiar los visibles y esos no, es absurdo, tienen tantas probabilidades de fallar y soltar el electrolito como los demas...

Lo que ocurre es que para cambiar los que estan ocultos, es necesario extraer de la placa principal el cajetin, y como va soldado a la placa principal por las masas, se didipa mucho la temperatura que aplicamos con el soldador y cuesta bastante trabajo soltarlo si no se tiene las herramientas adecuadas.

Dicho esto, retiramos el estaño de las masas del cajetin, y para acabar de separarlo, hay que retirar tambien el estaño de los 5 pines de conexion. Como recomendacion, es mejor desoldar los pines por la parte del cajetin, por la parte de la placa tienen estaño por las dos partes y nos sera mas facil y menos peligroso hacerlo asi.

Con el cajetin separado de la placa principal, ya podemos retirar las tapas y veremos esos condensadores que lleva dentro, ahora la parte sencilla: retirarlos todos.

Con los viejos condensadores fuera, limpiamos con isopropilico la placa, colocamos nuestros nuevos condensadores respetando su polaridad, los soldamos en su sitio, y cortamos el sobrante de las patillas.

Listo, cerramos el cajetin y pasamos a la placa principal, retiramos los tres condensadores y los cambiamos por los nuevos.

Si os fijais, el condensador C23, que esta al lado de la PPU, lo he colocado tumbado, esto es por que le vamos a hacer mas cosas a esta maquina, y lo posicionamos asi a proposito para que no nos estorbe mas adelante, pero esto lo dejo para futuras entradas.

Llegados a este punto, solo nos queda volver a unir el modulador a la placa y soldarlo, y una vez hecho esto lo podriamos dar por terminado. Pero ya que estamos aqui, vamos a aprovechar para anular el bloqueo regional de la consola.

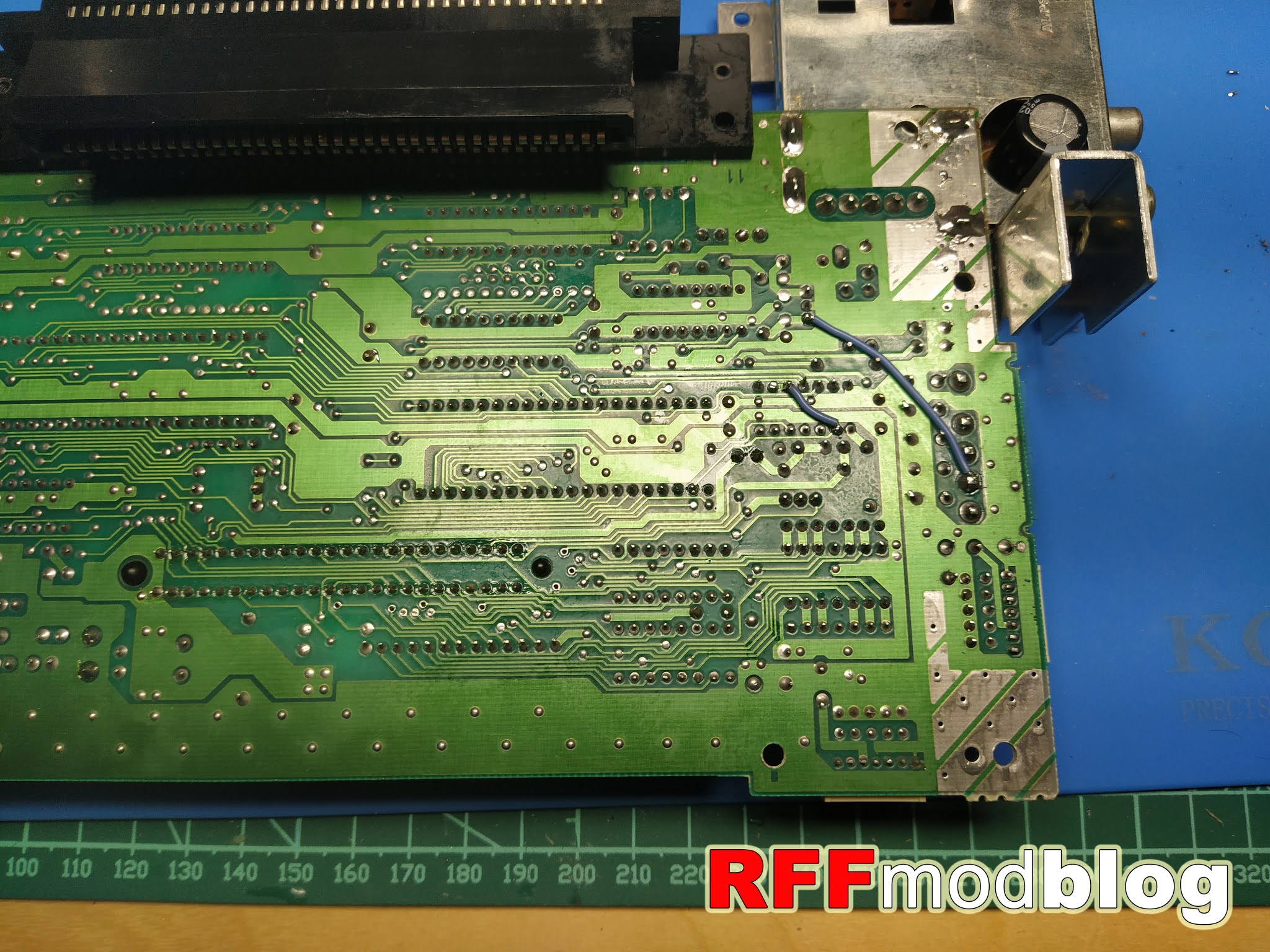

Tradicionalmente la tendencia general para esto es cortar la patilla nº4 del chip CIC, pero por mi parte, no lo hago asi, en lugar de hacer algo destructivo, existe otro metodo igual de eficaz, que ademas de sencillo, por que solo son dos cables y 4 soldaduras, no precisa romper nada y encima es completamente reversible.

Y listo!! hemos terminado (por ahora, jeje)
